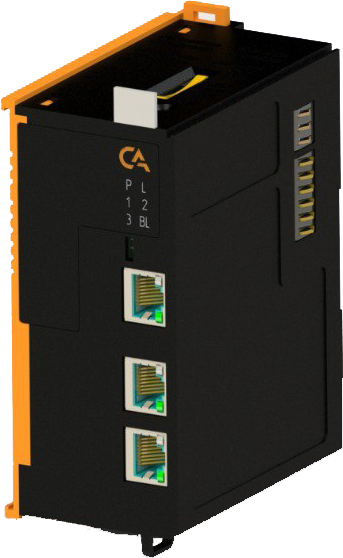

Модуль основной SA-P5-GMB
Общие сведения
Тестирование
На текущий момент модуль на стадии тестирования. Серийный выпуск запланирован на декабрь 2025 года
Модуль основной GM (арт. SA-P5-GM) является центральным компонентом системы управления.
Модуль основной выполняет следующие ключевые функции:
- выполнение пользовательской прикладной программы управления;
- обмен информацией со сторонним устройствами по встроенным интерфейсам;
- опрос модулей расширения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 7,5 |
| Номинальное напряжение питания, | В 24 |
| Поддерживаемые интерфейсы | Ethernet 1000 Мбит/с – 1 (на лицевой части) Ethernet 100 Мбит/с – 2 |
| Ядро | 4 x Cortex-A72 |
| Оперативная память, Гб | 4, DDR4 |
| Объем памяти, Гб | 8 |
| Операционная система | Linux с RT патчем |
| Время выполнения цикла | Менее 1 мс |
| Гальваническая изоляция | Между входной и выходной логикой |
| Сечение проводника, мм2 | От 0,5 до 1,5 |
| Масса, г | 200 |
| Габариты ВхШхГ, мм | 126х55х90 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема устройства
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
| 1 - 3 | |
Пользовательский светодтод 1 - 3 включен |
| 1 - 3 | |
Пользовательский светодтод 1 - 3 выключен |
| BL |  |
Батарея часов разряжена |
| BL | |
Батарея часов исправна |
Размеры
Сброс до заводских настроек
- Зажать кнопку сброса в верхней части корпуса
- Подать питание на модуль
- Дождаться 3 звуковых сигналов от модуля
- Отпустить кнопку
