Модуль основной SA-P5-GMR
Общие сведения
Разработка
На текущий момент модуль на стадии разработки. Начало тестирования запланировано на апрель 2025 года

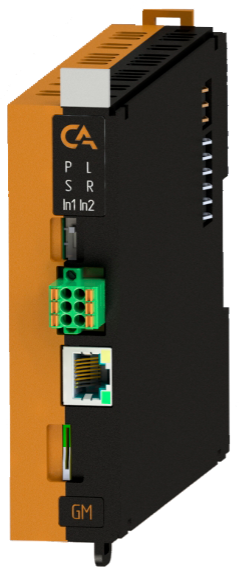

Модуль основной GM (арт. SA-P5-GMR) является центральным компонентом системы управления.
Модуль основной выполняет следующие ключевые функции:
- выполнение программы управления;
- опрос модулей расширения;
- подключение сторонних модулей и датчиков по Ethernet;
- обеспечение питания модулей расширения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 7,5 |
| Номинальное напряжение питания, | В 24 |
| Диапазон напряжения питания, | В от 20 до 28 |
| Резервирование питания | Поддерживается |
| Индикация при перенапряжении/ недостаточном напряжении | Да |
| Защита при перегрузке по току | Да |
| Максимальное число модулей расширения | 63 |
| Поддерживаемые интерфейсы | Ethernet 1000 Мбит/с – 1 (на лицевой части) Ethernet 100 Мбит/с – 2 (на нижней части) microSD – 1 |
| Ядро | Cortex A55 |
| Оперативная память, Гб | 4, DDR4 |
| Объем памяти, Гб | 32 |
| Питание модулей расширения, Вт | до 40 (см. Организации питания модулей) |
| Гальваническая изоляция | Между входной и выходной логикой |
| Сечение проводника, мм2 | От 0,5 до 1,5 |
| Масса, г | 200 |
| Габариты ВхШхГ, мм | 126х30х135 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема подключения
| Обозначение | Наименование канала | Описание |
|---|---|---|
| 1 | +24В_1 | Подключение внеш-него питания 1 |
| 2 | +24В_2 | Подключение внеш-него питания 2 |
| 3 | GND | Общий контакт |
| 4 | GND | Общий контакт |
| 5 | FG | Защитное заземление |
| 6 | FG | Защитное заземление |
Предупреждение
Без подключения защитного заземления не использовать
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
| S | |
Внутреннее питание в нормальном режиме |
| S |  |
Внутреннее питание в аварийном режиме |
| S | |
Питание отсутствует |
| R | |
Тумблер режима работы в положении «RUN» |
| R | |
Тумблер режима работы в положении «STOP» |
| In1 | |
Наличие внешнего питания 1 |
| In1 | |
Отсутствие внешнего питания 1 |
| In2 | |
Наличие внешнего питания 2 |
| In2 | |
Отсутствие внешнего питания 2 |
Размеры
