Модуль интерфейсный RS-485/422 SA-P5-IF485/422
Общие сведения
Разработка
На текущий момент модуль на стадии разработки. Начало тестирования запланировано на июнь 2025 года

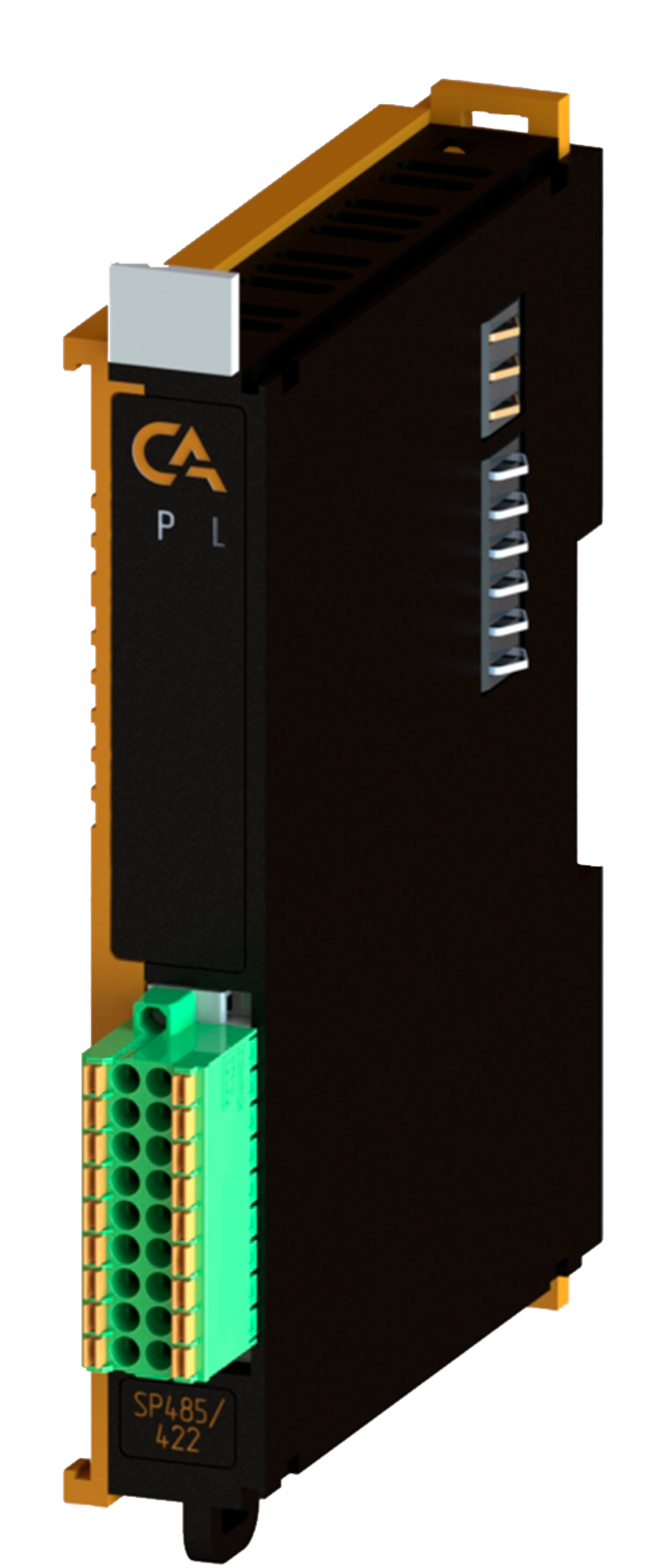

Модуль интерфейсный RS-485/422 (арт. SA-P5-IF485/422) является модулем расширения и предназначен для подключения интерфейсов RS-485 и RS-422 к ПЛК
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 2,5 |
| Количество подключаемых интерфейсов RS-422 | 1 |
| Количество подключаемых интерфейсов RS-485 | 1 |
| Скорость передачи данных, Мбит/с | до 20 по каждому интерфейсу |
| Максимальная длина кабеля, м | 1000 |
| Сечение проводника, мм² | От 0,2 до 1,5 |
| Масса, г | 120 |
| Габариты ВхШхГ, мм | 126х21х90 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема подключения
| Обозначение | Наименование канала | Описание |
|---|---|---|
| 1 | RX(A)- | Контакт A интерфейса RS-422 |
| 2 | RX(B)+ | Контакт B интерфейса RS-422 |
| 3 | TX(Z)- | Контакт Z интерфейса RS-422 |
| 4 | TX(Y)+ | Контакт Y интерфейса RS-422 |
| 5 | GND | Общий контакт интерфей-са RS-422 |
| 6 | GND | Общий контакт интерфей-са RS-422 |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | - | Не используется |
| 12 | - | Не используется |
| 13 | - | Не используется |
| 14 | - | Не используется |
| 15 | 485(A) | Плюс устройства 8 |
| 16 | 485 (B) | Минус устройства 8 |
| 17 | GND | Общий контакт интерфей-са RS-485 |
| 18 | GND | Общий контакт интерфей-са RS-485 |
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
