Модуль интерфейсный PP-P5-IFARINC

Общие сведения

Разработка

На текущий момент модуль на стадии разработки. Начало тестирования запланированно на апрель 2025 года

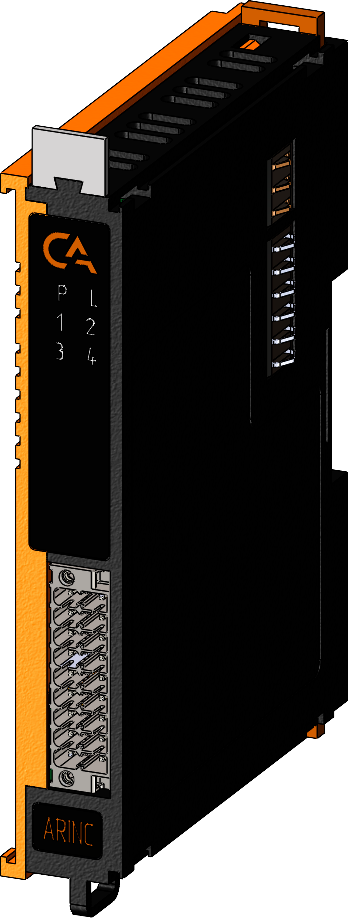

Image title Модуль интерфейсный ARINC (IFARINC) (арт. PP-P5-AIFARINC) является модулем расширения, осуществлет подключение и работу ПЛК с интерфейсом ARINC-429.

Технические характеристики

Характеристика	Значение
Максимальная потребляемая мощность, Вт	-
Количество входных каналов	2
Количество выходных каналов	1
Сигнал на выходе, В	± 5
Количество подключаемых интерфейсов ARINC-429, шт	1
Гальваническая изоляция	Между входной и выходной логикой
Скорость передачи данных, Кбит/с	100
Максимальная длина подключаемого кабеля, м	100
Сечение проводника, мм²	От 0,2 до 1,5
Масса, г	125
Габариты В×Ш×Г, мм	126×21,3×90

Эксплуатационные характеристики

Характеристика	Значение
Температура эксплуатации, °С	От минус 40 до 60
Температура хранения, °С	От минус 40 до 60
Влажность при хранении, %	От 5 до 95
Влажность при эксплуатации, %	От 5 до 95
Тип монтажа	На DIN-рейку 35 мм
Расположение при монтаже	Вертикальное

Схема подключения

Image title

Контакты «GND_DRY» и «GND_WET» предназначены для подключения входов по принципу «сухого» или «мокрого» контакта соответственно.

Обозначение	Название канала	Описание
1 - 16	DO1 - OD16	Входной канал 1 - 16
17	G_WET	Общий контакт при подклбчении по схеме "мокрый контакт"
18	G_DRY	Общий контакт при подклбчении по схеме "сухой контакт"

Индикация

Обозначение	Индикация	Показатель
P		Наличие напряжения питания
P		Отсутствие напряжения питания
L		Наличие соединения Ethernet
L		Обмен данными по Ethernet
L		Отсутствие соединения Ethernet
1-4		Информация ожидается
1-4		Информация ожидается
