Модуль интерфейсный CAN PP-P5-IFHART
Общие сведения
Разработка
На текущий момент модуль на стадии разработки. Начало тестирования запланировано на апрель 2026 года

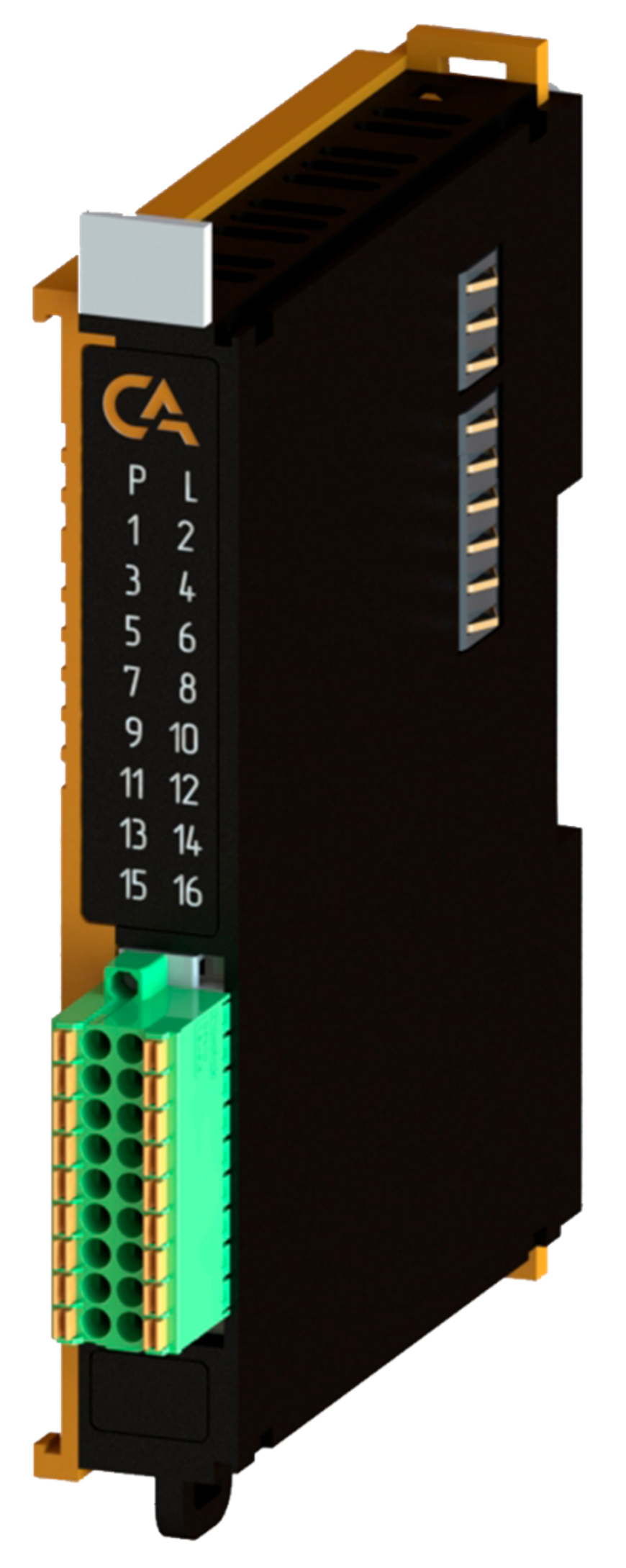

Модуль аналогового ввода IFHART (арт. PP-P5-IFHART) является 4-канальным модулем расширения и предназначен для приема сигналов по интерфейсу HART.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальная потребляемая мощность, Вт | 4 |
| Количество входных каналов | 4 |
| Входное сопротивление, Ом | 270 |
| Поддерживаемые интерфейсы | 0...20 мА, 4...20 мА |
| Погрешность модуля, % | ±0.3 от полной шкалы |
| Время преобразования на все каналы, мс | 5 |
| Разрядность АЦП, бит | 16 |
| Гальваническая изоляция | Между входной и выходной логикой |
| Сечение проводника, мм² | От 0,2 до 1,5 |
| Масса, г | 125 |
| Габариты ВхШхГ, мм | 126х21,3х90 |
Эксплуатационные характеристики
| Характеристика | Значение |
|---|---|
| Температура эксплуатации, °С | От минус 40 до 60 |
| Температура хранения, °С | От минус 40 до 60 |
| Влажность при хранении, % | От 5 до 95 |
| Влажность при эксплуатации, % | От 5 до 95 |
| Тип монтажа | На DIN-рейку 35 мм |
| Расположение при монтаже | Вертикальное |
Схема подключения
| Обозначение | Наименование канала | Описание |
|---|---|---|
| 1 | HART1(+) | Канал 1 + |
| 2 | HART1(-) | Канал 1 - |
| 3 | HART2(+) | Канал 2 + |
| 4 | HART2(-) | Канал 2 - |
| 5 | HART3(+) | Канал 3 + |
| 6 | HART3(-) | Канал 3 - |
| 7 | HART4(+) | Канал 4 + |
| 8 | HART4(-) | Канал 4 - |
| 9 | GND | Общий контакт |
| 10 | GND | Общий контакт |
| 11 | GND | Общий контакт |
| 12 | GND | Общий контакт |
| 13 | GND | Общий контакт |
| 14 | GND | Общий контакт |
| 15 | GND | Общий контакт |
| 16 | GND | Общий контакт |
| 17 | GND | Общий контакт |
| 18 | GND | Общий контакт |
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P |  |
Наличие напряжения питания |
| P |  |
Отсутствие напряжения питания |
| L | |
Наличие соединения Ethernet |
| L |  |
Обмен данными по Ethernet |
| L | |
Отсутствие соединения Ethernet |
Размеры
