Организация питания
Резервирование внешнего питания
Питание контроллера может осуществляется от двух независимых источников питания на каждый модуль, принимающий питание.

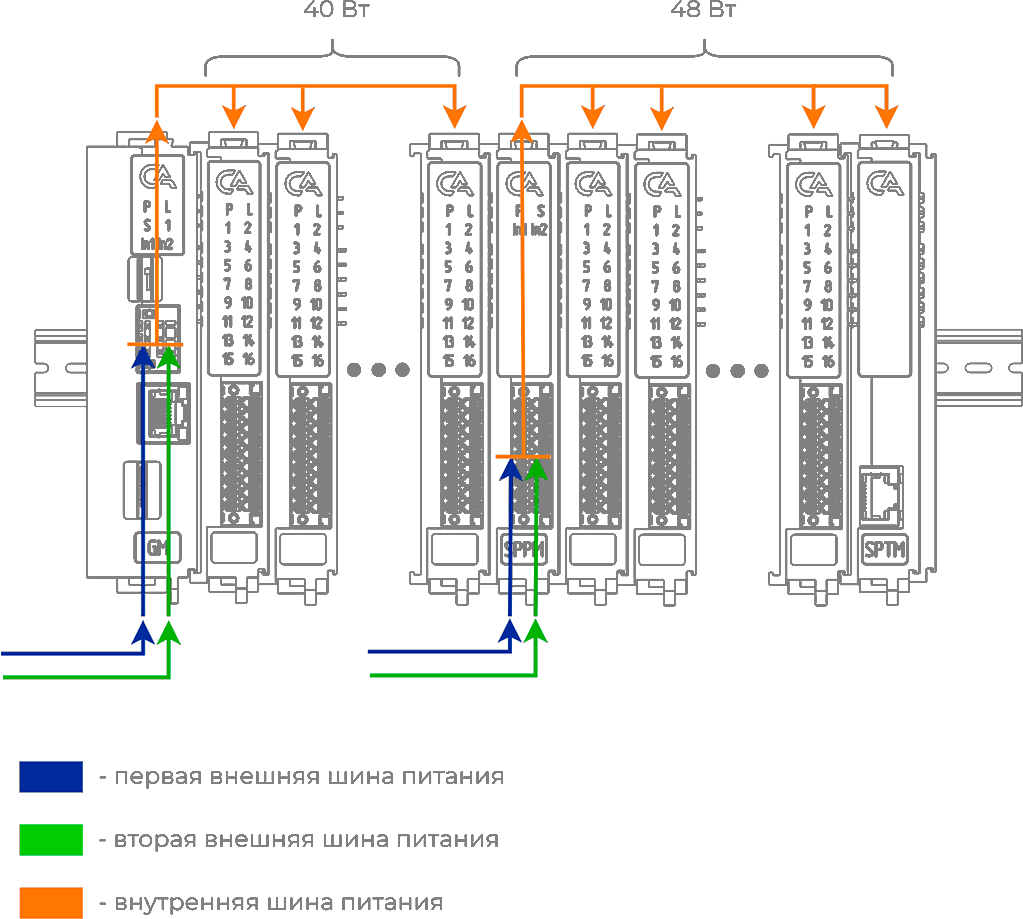

Питание в сборку поступает через Модуль основной (GMD) и Модуль ввода дополнительного питания (SPPM)
При подключении 2 источников питания обеспечивается резервирование питания при неисправности одного из двух внешних источников питания
Расчет потребляемой мощности
После основного модуля необходимо устанавливать модули расширения питания в количестве, рассчитываемом по потребляемой мощности каждого модуля из расчета, что потребляемая мощность всех модулей после главного не должна превышать 40 Вт, а мощность после модуля расширения питания не должна привышать 48 Вт. Потребляемая мощность каждого модуля приведена ниже
| Наименование модуля | Максимальная потребляемая мощность, Вт |
|---|---|
| GM | 7,5 |
| DI | 5 |
| DO | 3 |
| DPWM | |
| AIC | 4 |
| AIV | 2,5 |
| AITC | 5,5 |
| AITR | 3 |
| AISCT | |
| AIVS | |
| AO | 7,5 |
| IF485/422 | 2,5 |
| IF232 | |
| IFHART | |
| IFCAN | |
| IFARINC | |
| SPPC | 7 |
| SPPM | 0,5 |
| SPSE | |
| SSMD |
Пример: после основного модуля необходимо поставить в группу 2 модуля DI, 5 модулей DO и 2 модуля AITC. В соответствии с таблицей 1, 2P(DI)+5Р(DO)+2Р(AITC) = 25+ 53+25,5 = 36, что меньше 40, а следовательно правила питания не нарушаются.
