Модуль основной SA-P5-GMB
Общие сведения
Наименование:

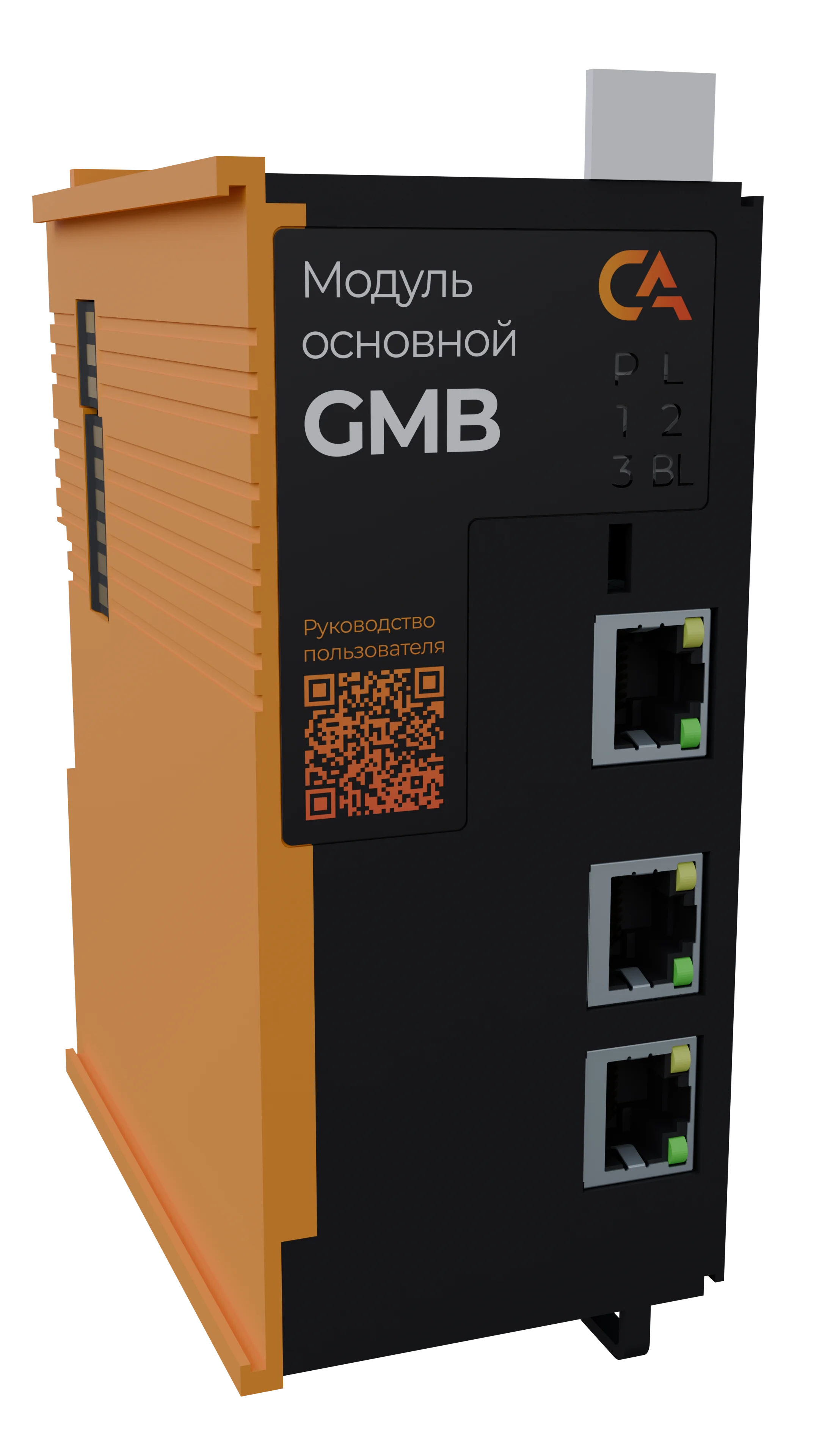

Модуль основной GMB
Исполнения:
• SA-P5-GMB (без покрытия)
• SA-P5-GMB-V (с лаковым покрытием)
Назначение:
Модуль основной GMB (далее-модуль) является центральным компонентом системы управления.
Функции:
• выполнение пользовательской прикладной программы управления;
• обмен информацией со сторонними устройствами по встроенным интерфейсам;
• звуковое оповещение при загрузке данных и при сбросе настроек;
• опрос модулей расширения.
Описание:
На передней панели модуля расположен переключатель режима работы RUN/STOP, предназначенный для запуска и остановки выполнения цикла основной программы.
Для сброса до заводских настроек на верхней грани модуля предусмотрена скрытая кнопка «Сброс». Необходимо нажать на кнопку тонким заостренным предметом и удерживать до появления трех звуковых сигналов, подтверждающих выполнение сброса.
Также для обеспечения автономной работы часов реального времени при отключении основного питания на верхней грани корпуса модуля предусмотрен разъём под батарейку типа CR1620.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Ядро | 4 x Cortex-A72 |
| Оперативная память, Гб | 4, DDR4 |
| Объем памяти, Гб | 8 |
| Поддерживаемые интерфейсы | Ethernet 1000 Мбит/с – 1, Ethernet 100 Мбит/с – 2 |
| Операционная система | Linux с RT патчем |
| Диапазон входного напряжения, В | от 19 до 29 |
| Номинальное напряжение питания, В | 24 |
| Наличие индикации питания, канала информационного обмена | да |
| Наличие индикации интерфейсов | да |
| Максимальная потребляемая мощность, Вт | 7,5 |
| Время выполнения цикла | Менее 1 мс |
| Масса, кг | 0,34 |
| Размеры (Ш х В х Г), мм | 57,1х130,9x98,0 |
Эксплуатационные характеристики
| Параметр | Значение фактора | |
|---|---|---|
| Без лака | С лаком | |
| Температура среды, °С | от минус 40 до 60 | |
| Относительная влажность воздуха, % | от 5 до 70 | от 5 до 95 |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Вибрация амплитуда, не более |
0,35 мм с частотой 55 Гц | |
Индикация
| Обозначение | Индикация | Показатель |
|---|---|---|
| P | Наличие напряжения питания | |
| P | Отсутствие напряжения питания | |
| L | Наличие соединения по Ethernet | |
| L | Обмен данными по Ethernet | |
| L | Отсутствие соединения по Ethernet | |
| L | Модуль в рабочем состоянии | |
| L | Выполнение загрузки | |
| 1 - 3 | Пользовательский светодиод 1 - 3 включен | |
| 1 - 3 | Пользовательский светодиод 1 - 3 выключен | |
| BL | Низкое напряжение питания | |
| BL | Рабочее напряжение питания |
Размеры
